Großraum-Kammertrockner

Anlagenzweck
Trocknung von zuvor mit einem 1K-lösemittelarmen Produkt beschichteten Getriebeeinheiten verschiedener Größe und Gewichte.

Anlagenaufbau

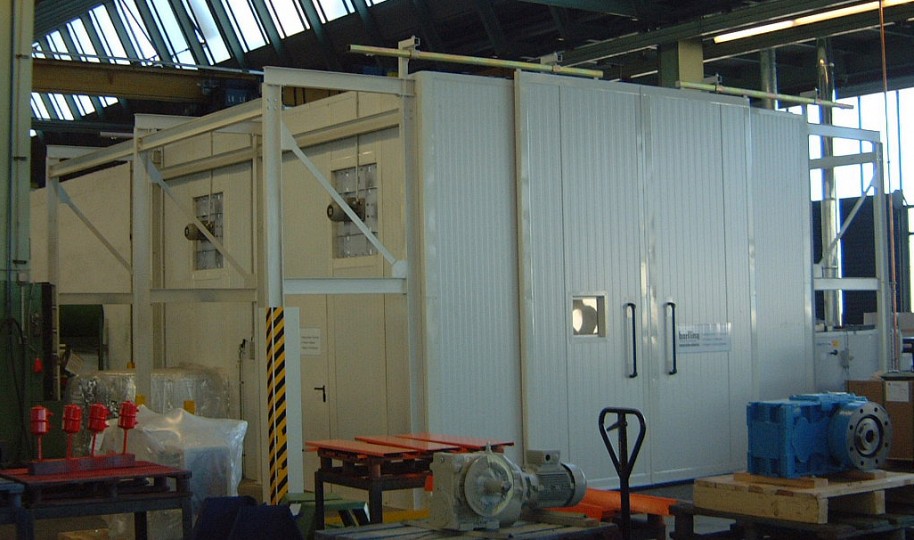

Die Trockenkabine schließt an die vorhandene Lackierkabine an. Die Einbringung der Bauteile erfolgt über Hebehilfen wie Stapler, Ameise oder Hallenkran.

Anforderung
Der Großraum-Kammertrockner muss der Länge nach mit dem vorhandenen Hallenkran durchfahren werden können.

Lösung

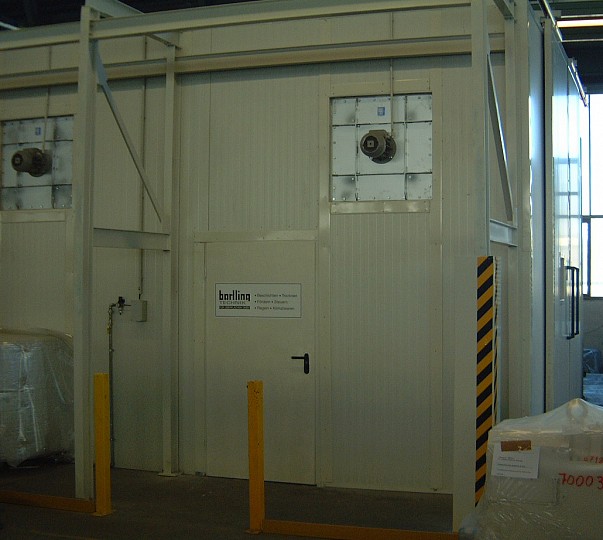

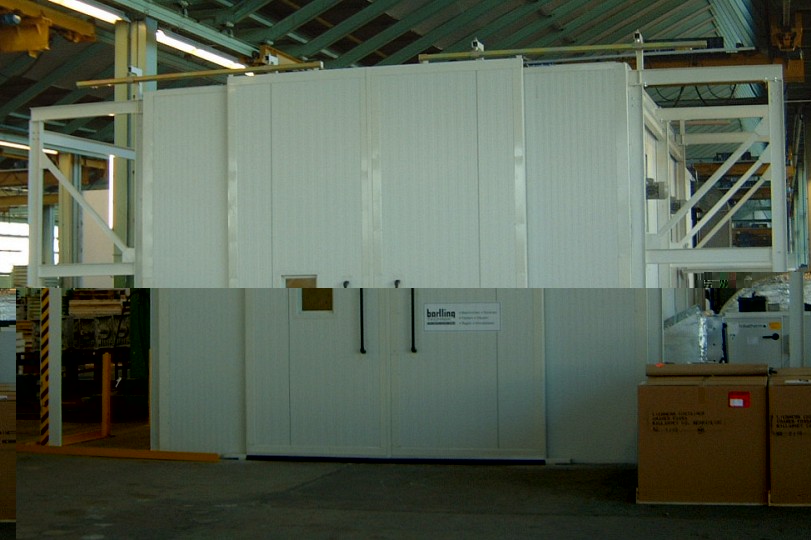

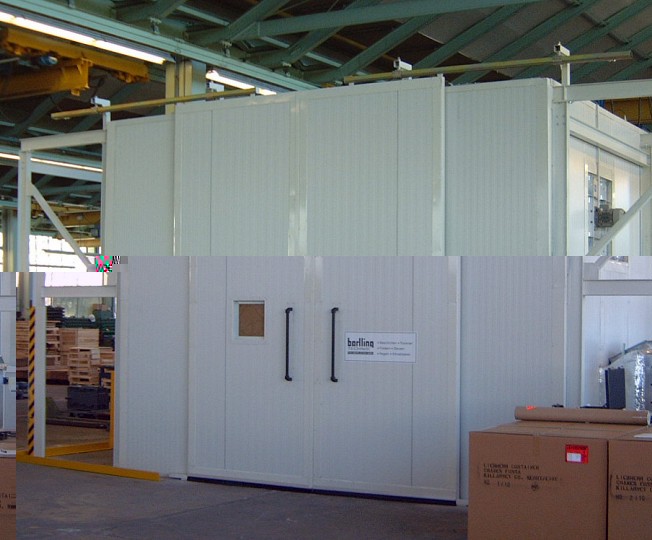

Da die Einbringung der Bauteile überwiegend mit den Hallenkran erfolgt, besteht die Kabinenkonstruktion aus zwei Hälften (Galgenform-Bauweise), die nur über die pneumatisch betätigte Kranschlitzabdeckung sowie den Ein- und Ausbringtüren für die Bauteile geschlossen wird. Um die für den Trocknungsprozess erforderliche Luftbewegung zu erzeugen sind in den Seitenwänden des Kammertrockners mehrere Umwälzventilatoreneinheiten integriert. Diese saugen über ihre Einströmdüsen Luft aus dem Trockenkanal an und leiten sie über Längsschlitzdüsensysteme gezielt auf die zu trocknenden Bauteile. Dieser Prozess erzeugt im Trockenkanalquerschnitt eine Wirbelwalze, der eine intensive Wärmeübertragung von der Luft auf das beschichtete Bauteil in Gang setzt.
